Routine

루틴을 실행하기 위한 규격

Version

최신 버전은 1.3 입니다.

Version Date Description
1.0 2020.11.10 규격 추가
1.1 2020.11.13 Context 의 actions 에 postDelayInMilliseconds 추가
Start directive 의 actions 에 postDelayInMilliseconds 추가
1.2 2020.12.10 Context 의 routineActivity 에 INTERRUPTED 추가
1.3 2022.10.11 context와 Start directive에 routineId, routineType, routineListType 필드 추가
muteDelayInMilliseconds, Move 디렉티브, MoveSucceeded/MoveFailed 이벤트 추가

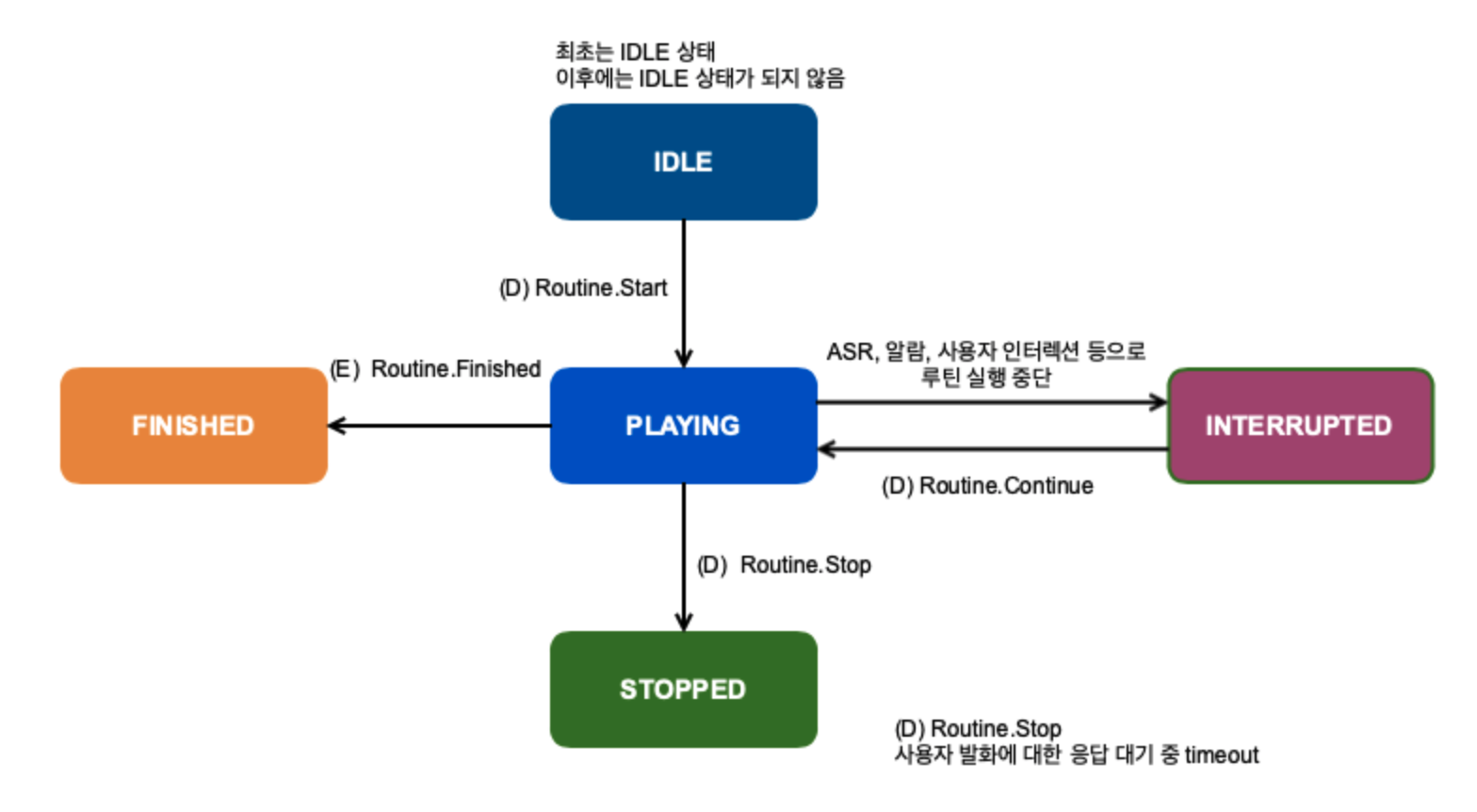

State Diagram

SDK Interface

Routine 은 정해진 Action 을 SDK 내부에서 순차적으로 실행하며 Application 에서 처리할 별도의 interface 가 없습니다.

Context

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
{
  "Routine": {
    "version": "1.3",
    "token": "{{STRING}}",
    "name": "{{STRING}}",
    "routineId": "{{STRING}}",
    "routineType": "{{STRING}}",
    "routineListType": "{{STRING}}",
    "routineActivity": "{{STRING}}",
    "currentAction": {{LONG}},
    "actions": [
      {
        "type": "{{STRING}}",
        "text": "{{STRING}}",
        "data": { # object },
        "playServiceId": "{{STRING}}",
        "token": "{{STRING}}",
        "muteDelayInMilliseconds": {{LONG}},
        "postDelayInMilliseconds": {{LONG}},
        "actionTimeoutInMilliseconds": {{LONG}}
      }
    ]
  }
}
parameter type mandatory description
token string N Routine.Play Directive에서 전달한 루틴을 식별하기 위한 unique한 string
연속된 루틴 간에 동일한 token을 전달하지 않도록 주의
name string N 디스플레이가 있는 디바이스에서 현재 루틴의 이름을 보여주기 위해 사용됨
routineId string N 루틴이 가지는 고유한 id
routineType string N VOICE
SCHEDULE
ALARM_OFF
APP_START
routineListType string N USER
PRESET
RECOMMEND**
routineActivity string Y IDLE : 루틴을 한번도 실행하지 않은 경우
PLAYING : 루틴이 실행되고 있는 경우
INTERRUPTED : 루틴이 어떤 이유로든 중단된 경우
FINISHED : 마지막 액션까지 정상적으로 실행이 종료된 경우
STOPPED : 끝까지 실행하지 못하고 종료된 경우
SUSPENDED : 끝까지 실행하지 못하고 종료된 경우</p><p>SUSPENDED - BREAK에 의해 action 리스트 중간에서 실행을 쉬고 있는 경우
currentAction long N 현재 실행 중인 Action의 순서 1부터 시작하며, 마지막 Action의 값은 actions 의 개수와 같아야 함
actions list N Start Directive 참조

Directives

Start

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
{
  "header": {
    "namespace": "Routine",
    "name": "Start",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "token": "{{STRING}}",
    "name": "{{STRING}}",
    "routineId": "{{STRING}}",
    "routineType": "{{STRING}}",
    "actions": [
      {
        "type": "{{STRING}}",
        "text": "{{STRING}}",
        "data": {},
        "playServiceId": "{{STRING}}",
        "token": "{{STRING}}",
        "muteInMilliseconds": {{LONG}},
        "postDelayInMilliseconds": {{LONG}},
        "actionTimeoutInMilliseconds": {{LONG}}
      }
    ],
    "source": "{{STRING}}"
  }
}
parameter type mandatory description
token string Y 전달하는 루틴을 식별하기 위한 unique string
actions list Y 루틴을 구성하는 Action을 포함하는 list
actions.type string Y 전송하는 Event Type
TEXT : Text.TextInput으로 “text” 파라미터 전송
DATA : Routine.ActionTriggered Event로 data를 전송
actions.text string N type 이 TEXT 일 때 필수 값 Action을 실행하기 위한 발화
actions.data object N type 이 DATA 일 때 필수 값 ActionTriggered Event를 전송할때 함께 전송하는 데이터 ActionTriggered Event의 “data” 파라미터에 이 object를 그대로 복사해서 전송
actions.playServiceId string N text 또는 event를 실행하는 Play Service Id
TEXT는 이 값이 없으면 라우팅 로직대로 라우팅
actions.token string N Text.TextInput event 의 “token” parameter 로 전달해야 함
actions.muteDelayInMilliseconds long N 응답에 TTS.Speak Directive가 없는 경우 다음 action을 실행할때까지 기다려야 하는 시간
actions.postDelayInMilliseconds long N 해당 Action 의 ActionTriggered event 요청으로 전달받은 모든 directive 를 실행한 후 다음 Action 의 ActionTriggered event 를 요청하기 전까지 강제로 설정하는 delay 시간
단위 : msec
default : 0 (delay가 없음)
actions. actionTimeoutInMilliseconds long N 현재 action이 AudioPlayer를 사용해서 미디어를 재생하는 경우에만 사용됨
source string N TextInput Source 입력 사용 가능한 값은 Text Interface에 정의됨

Stop

현재 실행 중인 루틴을 종료

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
  "header": {
    "namespace": "Routine",
    "name": "Stop",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "token": "{{STRING}}"
  }
}
parameter type mandatory description
token string Y context에서 현재 동작 중인 루틴의 token 값을 사용

Continue

현재 실행 중인 루틴을 이어서 실행

실행 중인 Action은 멈추고 다음 Action부터 실행됨

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
  "header": {
    "namespace": "Routine",
    "name": "Continue",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "token": "{{STRING}}"
  }
}
parameter type mandatory description
token string Y context에서 현재 동작 중인 루틴의 token 값을 사용

Move

루틴에 포함된 임의의 액션의 위치로 이동

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
  "header": {
    "namespace": "Routine",
    "name": "Move",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "position": {{LONG}}
  }
}
parameter type mandatory description
playServiceId string Y context에서 현재 동작 중인 루틴의 token 값을 사용
position string Y 이동하고자 하는 action 위치를 지정(currentAction 기준)

Events

Started

루틴의 첫번째 Action을 실행하기 전에 전달

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
  "header": {
    "namespace": "Routine",
    "name": "Started",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}"
  }
}

Failed

루틴 실행이 실패하는 경우

Routine.Play, Routine.Continue Directive의 응답으로 전송 가능

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
  "header": {
    "namespace": "Routine",
    "name": "Failed",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "errorMessage": "{{STRING}}"
  }
}
parameter type mandatory description
errorMessage string Y

Finished

마지막 Action까지 정상적으로 실행이 종료된 경우 발생

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
  "header": {
    "namespace": "Routine",
    "name": "Finished",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}"
  }
}

Stopped

모든 Action이 실행되기 전에 Routine.Stop Directive 또는 시스템 이슈로 종료된 경우

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
  "header": {
    "namespace": "Routine",
    "name": "Stopped",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.3"
  },
  "payload": {
    "playServiceId": "{{STRING}}"
  }
}

ActionTriggered

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
  "header": {
    "namespace": "Routine",
    "name": "ActionTriggered",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.0"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "data": {}
  }
}
parameter type mandatory description
data object Y DATA type의 Action에서 보낼 데이터

MoveSucceeded

루틴 수행 중에 Move 디렉티브가 전송되었고 이동도 성공하는 경우

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
  "header": {
    "namespace": "Routine",
    "name": "MoveSucceeded",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.0"
  },
  "payload": {
    "playServiceId": "{{STRING}}"
  }
}

MoveFailed

실행 중인 루틴이 없는데 Move 디렉티브가 전송되는 경우, 루틴이 실행 중인데 이동에 실패하는 경우

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
  "header": {
    "namespace": "Routine",
    "name": "MoveFailed",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.0"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "errorMessage": "{{STRING}}"
  }
}

MoveControl

루틴의 순서를 제어하는 동작이 앱에서 발생하는 경우 루틴 Play로 전송하는 이벤트

복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
  "header": {
    "namespace": "Routine",
    "name": "MoveControl",
    "messageId": "{{STRING}}",
    "dialogRequestId": "{{STRING}}",
    "version": "1.0"
  },
  "payload": {
    "playServiceId": "{{STRING}}",
    "offset": {{LONG}}
  }
}
parameter type mandatory description
offset long Y -1 : 이전
+1 : 다음
