Version
최신 버전은 1.3 입니다.
Version
Date
Description
1.0
2020.07.06
규격 추가
1.1
2020.08.28
SendCandidates directive 에 clientSearchTargetList 추가
1.2
2020.11.02
Context 에 searchScene 추가
1.3
2022.02.15
Context,SendCandidates intent에 “SAVE_CONTACT”, “BLOCK”, “EXACT_ONE” 추가

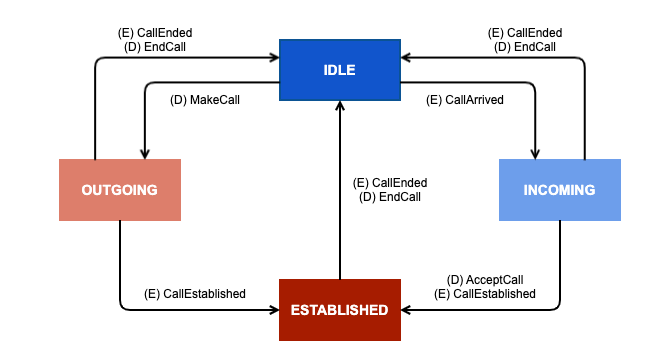

State Diagram
SDK Interface
PhoneCallAgent 사용
PhoneCall interface 규격에 따른 디바이스의 동작 제어는 PhoneCallAgent 가 처리합니다.
NuguAndroidClient 생성시 PhoneCallAgent 를 추가합니다.
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
class MyPhoneCallClient : PhoneCallClient {
.. .
}
NuguAndroidClient (). Builder ()
. addAgentFactory ( PhoneCallAgent . NAMESPACE , object : AgentFactory < PhoneCallAgent > {
override fun create ( container : SdkContainer ): PhoneCallAgent = with ( container ) {
PhoneCallAgent (
MyPhoneCallClient (),
getContextManager (),
getMessageSender (),
getAudioSeamlessFocusManager (),
DefaultFocusChannel . COMMUNICATIONS_CHANNEL_NAME ,
getDirectiveSequencer (),
getInteractionControlManager ()
)
}
})
NuguAndroidClient instance 를 통해 PhoneCallAgent instance 에 접근할 수 있습니다.
복사성공!
1
val phoneCallAgent = nuguAndroidClient . getAgent ( PhoneCallAgent . NAMESPACE )
NuguClient instance 를 통해 PhoneCallAgent instance 에 접근할 수 있습니다.
복사성공!
1
let phoneCallAgent = nuguClient . phoneCallAgent
CapabilityFactory::makeCapability 함수로 PhoneCallAgent 를 생성하고 NuguClient 에 추가해 주어야합니다.
복사성공!
1
2
3
4
5
6
auto phonecall_handler ( std :: shared_ptr < IPhoneCallHandler > (
CapabilityFactory :: makeCapability < PhoneCallAgent , IPhoneCallHandler > ()));
nugu_client -> getCapabilityBuilder ()
-> add ( phonecall_handler . get ())
-> construct ();
Context 구성
통화 상태 정보를 Context 에 포함시켜 주어야 합니다.
PhoneCallClient 를 구현합니다.
복사성공!
1
2
3
4
5
6
7
class MyPhoneCallClient : PhoneCallClient {
override fun getContext (): Context {
.. .
}
.. .
}
PhoneCallAgentDelegate 를 추가합니다.
복사성공!
1
2
3
4
5
6
7
8
class MyPhoneCallAgentDelegate : PhoneCallAgentDelegate {
func phoneCallAgentRequestContext () -> PhoneCallContext {
...
}
...
}
phoneCallAgent . delegate = self
발신
전화 발신이 SendCandidates , MakeCall directive 로 요청될 수 있습니다.
PhoneCallClient 를 구현합니다.
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
class MyPhoneCallClient : PhoneCallClient {
override fun sendCandidates ( payload : SendCandidatesPayload , callback : Callback ) {
// 연락처 검색 기능을 구현
.. .
}
override fun makeCall ( payload : MakeCallPayload , callback : Callback ) {
// 전화 발신 기능을 구현
.. .
}
.. .
}
PhoneCallAgentDelegate 를 추가합니다
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
class MyPhoneCallAgentDelegate : PhoneCallAgentDelegate {
func phoneCallAgentDidReceiveSendCandidates ( item : PhoneCallCandidatesItem , dialogRequestId : String ) {
// 연락처 검색 기능을 구현
...
}
func phoneCallAgentDidReceiveMakeCall ( callType : PhoneCallType , recipient : PhoneCallPerson , dialogRequestId : String ) -> PhoneCallErrorCode ? {
// 전화 발신 기능을 구현
...
}
...
}
phoneCallAgent . delegate = self
IPhoneCallListener 를 추가합니다.
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
class MyPhoneCallListener : public IPhoneCallListener {
public:
...
void processSendCandidates ( const std :: string & payload ) override
{
...
}
void processMakeCall ( const std :: string & payload ) override
{
...
}
...
};
auto phonecall_listener ( std :: make_shared < MyPhoneCallListener > ());
CapabilityFactory :: makeCapability < PhoneCallAgent , IPhoneCallHandler > ( phonecall_listener . get ());
수신
수신 전화에 대한 수락이 AcceptCall directive 로 거절이 EndCall directive 로 요청될 수 있습니다.
iOS 는 수신 수락/거절 기능을 제공하지 않습니다.
PhoneCallClient 를 구현합니다.
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
class MyPhoneCallClient : PhoneCallClient {
override fun acceptCall ( payload : AcceptCallPayload ) {
// 수신 수락 기능을 구현
.. .
}
override fun makeCall ( payload : MakeCallPayload , callback : Callback ) {
// 수신 거절 기능을 구현
.. .
}
.. .
}
IPhoneCallListener 를 추가합니다.
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
class MyPhoneCallListener : public IPhoneCallListener {
public:
...
void processAcceptCall ( const std :: string & payload )
{
...
}
...
};
auto phonecall_listener ( std :: make_shared < MyPhoneCallListener > ());
CapabilityFactory :: makeCapability < PhoneCallAgent , IPhoneCallHandler > ( phonecall_listener . get ());
Context
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
{
"PhoneCall" : {
"version" : "1.1" ,
"state" : "{{STRING}}" ,
"template" : {
"intent" : "{{STRING}}" ,
"callType" : "{{STRING}}" ,
"recipientIntended" : {
"name" : "{{STRING}}" ,
"label" : "{{STRING}}"
},
"searchScene" : "{{STRING}}" ,
"candidates" : [ Person ]
},
"recipient" : {
"name" : "{{STRING}}" ,
"token" : "{{STRING}}" ,
"isMobile" : "{{STRING}}" ,
"isRecentMissed" : "{{STRING}}"
},
"numberBlockable" : "{{STRING}}"
}
}
parameter
type
mandatory
description
state
string
Y
IDLE OUTGOING INCOMING ESTABLISHED
template
object
N
Play 에서 진행중인 intent 를 알 수 있도록 SendCandidates event 에서 전달받은 data 를 유지해야 함
template.intent
string
N
candidates의 용도CALL : 전화걸어줘SEARCH : 찾아줘HISTORY : 최근 통화 목록REDIAL : 재발신MISSED : 부재중통화EXACT_ONE : 전화추천 (전달된 candidates에 새로운 수신자 후보를 추가하지 않고 동명이 있을 경우 하나만 전달)SAVE_CONTACT BLOCK NONE
template.callType
string
N
NORMAL : 일반 전화SPEAKER : 스피커폰VIDEO : 비디오콜CALLAR : 콜라
template.recipientIntended
object
N
발화에서 분석된 recipient 정보
template.recipientIntended.name
string
N
검색에 요청할때 사용된 상대방 이름 (NLU 분석으로 나온 이름)
template.label
string
N
NLU 분석 결과 label (집, 회사, …) 정규화되어 있지 않고, 사용자 발화에서 분석된 값을 그대로 보냄
template.searchScene
string
N
SendCandidates 참조
template.candidates
array of Person
N
화면에 검색 결과 리스트를 디스플레이하는 중에만 context에 추가
recipient
object
N
통화 상대방에 대한 정보 수신중(INCOMING) 상태에서는 발신자 정보를 세팅 (CallArrived Event의 caller 정보)
recipient.name
string
N
통화 상대방의 이름
recipient.token
string
N
통화 상대방을 식별하기 위한 unique 값
recipient.isMobile
string
N
통화 상대방 전화번호가 모바일 폰인지 여부 (TRUE/FALSE)
recipient.isRecentMissed
string
N
통화 상대방과의 가장 최근 통화가 부재중 통화인지 여부TRUE : 수신 중인 전화번호의 가장 최근 수신 이력이 있지만 못받은 경우FALSE : 수신 중인 전화번호의 수신 이력이 없거나, 있는데 부재중 통화가 아닌 경우
numberBlockable
string
N
수신차단 전화번호 추가 가능 여부 (수신차단 번호가 1,000개 초과하면 false)TRUE, FALSE (default)
Common Objects
Person
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
{
"name" : "{{STRING}}" ,
"type" : "{{STRING}}" ,
"profileImgUrl" : "{{STRING}}" ,
"category" : "{{STRING}}" ,
"address" : {
"road" : "{{STRING}}" ,
"jibun" : "{{STRING}}"
},
"businessHours" : {
"open" : "{{STRING}}" ,
"close" : "{{STRING}}" ,
"info" : "{{STRING}}"
},
"history" : {
"time" : "{{STRING}}" ,
"type" : "{{STRING}}" ,
"callType" : "{{STRING}}"
},
"numInCallHistory" : "{{STRING}}" ,
"token" : "{{STRING}}" ,
"score" : "{{STRING}}" ,
"contacts" : [ Contact ],
"poiId" : "{{STRING}}"
}
parameter
type
mandatory
description
name
string
Y
candidates가 존재하면 각 candidate는 최소한 이름은 포함해야 함
type
string
Y
recipient candidates의 타입CONTACT : 연락처 검색EXCHANGE : exchange 검색T114 : T114 검색NONE : 특정 카테고리에 속하지 않음
profileImgUrl
string
N
profile image URL
category
string
N
업종
address
object
N
주소
address.road
string
N
도로명 주소
address.jibun
string
N
지번 주소
businessHours
object
N
영업시간
businessHours.open
string
N
날짜, 시간 정보로 ISO 8601 포맷 (2007-12-03T10:15:30) HH:mm
businessHours.close
string
N
날짜, 시간 정보로 ISO 8601 포맷 (2007-12-03T10:15:30) HH:mm
businessHours.info
string
N
부가정보
history
object
N
통화 기록을 위한 정보
history.time
string
N
날짜, 시간 정보로 ISO 8601 포맷 (2007-12-03T10:15:30)
history.type
string
N
OUT : 발신 통화 (Outgoing call)OUT_CANCELED : 발신 연결 안 됨 (Outgoing call canceled)IN : 수신 통화 (Incoming call)REJECTED : 수신 거절 (Rejected call)MISSED : 부재중 통화 (Missed call)VOICE_MESSAGE : 음성 메시지 (Voice message)BLOCKED : 수신 차단 (Blocked)
history.callType
string
N
NORMAL : 일반통화VIDEO : 영상통화CALLAR : 콜라 영상통화GROUP : 그룹통화VOICE_MESSAGE : 음성 메시지 (Voice message)
numInCallHistory
string
N
발신기록 히스토리에 존재하는 건수 0, 1, 2, … 값을 string 형태로 받음
token
string
N
사용자 추가 정보를 식별하기 위해 임의로 정의한 key값을 포함 unique 여부는 사용되는 용도에 의해 결정
score
string
N
검색 결과의 신뢰도
contacts
array of Contact
N
-
poiId
string
N
상호명 발화시 tmap등을 연결하기 위한 poi_id
복사성공!
1
2
3
4
5
{
"label" : "{{STRING}}" ,
"number" : "{{STRING}}" ,
"isBlocked" : "{{STRING}}"
}
parameter
type
mandatory
description
label
string
N
MOBILE COMPANY HOME USER_DEFINED : 사용자가 지정한 값도 필요할지 검토 필요
number
string
N
전화번호
isBlocked
string
N
수신 차단 여부TRUE , FALSE (default)
Directives
SendCandidates
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "SendCandidates" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.1"
},
"payload" : {
"playServiceId" : "{{STRING}}" ,
"intent" : "{{STRING}}" ,
"recipientIntended" : {
"name" : "{{STRING}}" ,
"label" : "{{STRING}}"
},
"callType" : "{{STRING}}" ,
"searchScene" : "{{STRING}}" ,
"candidates" : [ array of Person ]
}
}
parameter
type
mandatory
description
intent
string
Y
CALL : 전화걸어줘SEARCH : 찾아줘HISTORY : 최근 통화 목록REDIAL : 재발신MISSED : 부재중통화NONE
recipientIntended
object
N
발화에서 분석된 recipient 정보
name
string
N
검색에 요청할때 사용된 상대방 이름 (NLU 분석으로 나온 이름)
label
string
N
NLU 분석 결과 label (집, 회사, …) 정규화되어 있지 않고, 사용자 발화에서 분석된 값을 그대로 보냄
callType
string
N
NORMAL : 일반 전화SPEAKER : 스피커폰VIDEO : 비디오콜CALLAR : 콜라
searchScene
string
N
검색 대상과 화면을 정의하기 위해 추가 enum은 아니며 임의의 string이 올 수 있음 → 확장 가능성이 높아서 string으로 정의 (아래에 추가되는 값들은 여러 poc에서 공유해서 사용하는 값으로 추가 시 아래의 리스트를 계속 확장 가능DEFAULT : 기본 검색 로직T114ONLY : T114 검색결과만 노출되는 검색 로직T114INCLUDE : T114 검색결과를 항상 포함하는 검색 로직T114DIRECT : 긴급전화
candidates
array of Person
N
candidates가 없으면 이 항목이 없어야 함
MakeCall
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "MakeCall" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}" ,
"recipient" : Person ,
"callType" : "{{STRING}}"
}
}
parameter
type
mandatory
description
recipient
Person Y
-
callType
string
Y
NORMAL : 일반 전화SPEAKER : 스피커폰VIDEO : 비디오콜CALLAR : 콜라
EndCall
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "EndCall" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}"
}
}
AcceptCall
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "AcceptCall" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}" ,
"speakerPhone" : {{ BOOLEAN }} "
}
}
parameter
type
mandatory
description
speakerPhone
bool
Y
스피커폰으로 받을지 여부
BlockIncomingCall
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "BlockIncomingCall" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}"
}
}
BlockNumber
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "BlockNumber" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}" ,
"number" : "{{STRING}}" ,
"blockType" : "{{STRING}}"
}
}
parameter
type
mandatory
description
number
string
Y
전화번호
blockType
string
Y
EXACT PREFIX POSTFIX
Events
CandidatesListed
검색 결과 리스트가 화면에 보여지는 경우 보내는 Event
Parameter 들은 Context 를 통해 전송되며, 검색 결과가 없는 경우에도 empty 로 전송해야 함.
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "CandidatesListed" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}"
}
}
CallArrived
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "CallArrived" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}" ,
"caller" : {
"name" : "{{STRING}}" ,
"token" : "{{STRING}}" ,
"isMobile" : "{{STRING}}" ,
"isRecentMisssed" : "{{STRING}}"
}
}
}
parameter
type
mandatory
description
caller
object
Y
발신자 정보
caller.name
string
N
이름
caller.token
string
Y
전화를 건 상대방인 식별하기 위한 unique 값
caller.isMobile
string
Y
모바일 폰인지 여부(TRUE/FALSE)
caller.isRecentMissed
string
Y
가장 최근 통화가 부재중 통화인지 여부
CallEnded
EndCall로 명시적으로 전화를 끊은 경우
ONGOING인 경우는 상대방이 거절하거나 통화중, 전화를 안받는 경우 등 연결이 안되는 모든 상태
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "CallEnded" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}"
}
}
CallEstablished
상대방이 전화를 받은 경우
AcceptCall이 성공해서 연결된 경우
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "CallEstablished" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}"
}
}
MakeCallFailed
MakeCall이 실패하는 경우 → 기능 상의 이슈로 전화 연결 시도 자체가 실패하는 경우
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "MakeCallFailed" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.0"
},
"payload" : {
"playServiceId" : "{{STRING}}" ,
"errorCode" : "{{STRING}}" ,
"callType" : "{{STRING}}"
}
}
parameter
type
mandatory
description
errorCode
string
Y
NO_SYSTEM_PERMISSION : 권한없음CALL_TYPE_NOT_SUPPORTED : 해당 callType 을 지원하지 않음
callType
string
Y
NORMAL : 일반 전화SPEAKER : 스피커폰VIDEO : 비디오콜CALLAR : 콜라
MakeCallSucceeded
복사성공!
1
2
3
4
5
6
7
8
9
10
11
12
13
{
"header" : {
"namespace" : "PhoneCall" ,
"name" : "MakeCallSucceeded" ,
"messageId" : "{{STRING}}" ,
"dialogRequestId" : "{{STRING}}" ,
"version" : "1.2"
},
"payload" : {
"playServiceId" : "{{STRING}}" ,
"recipient" : Person
}
}
parameter
type
mandatory
description
recipient
Person Y
